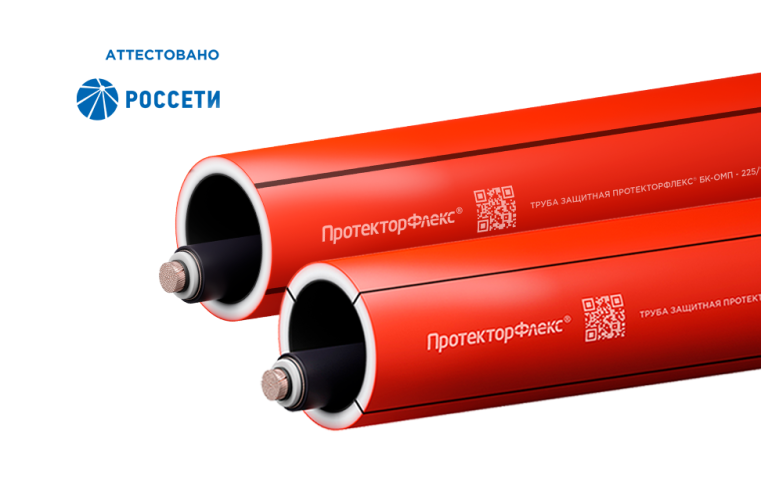

Токопоисковые трубы ПротекторФлекс® ОМП
Токопоисковые термостойкие, до 500 кВ
Токопоисковые трубы позволяют предупредить повреждения кабелей в трубах и, тем самым, повысить надежность кабельных линий
ПротекторФлекс® ОМП - единственные трубы, которые обеспечивают возможность достоверно испытать оболочку кабелей
Исполнения:
с токопоисковыми точечными мостами
с токопоисковыми мостами в виде полос
01 Описание
Каталог продукции 2024 (pdf 11 мб) Раздел Каталога ПротектоФлекс® ОМП (pdf 202.6 кб) BIM-модель труб (обн. 10.01.2022) (zip 46.8 мб) Заключение аттестационной комиссии ПАО «Россети» (pdf 298.1 кб) Механический расчетТокопоисковые трубы — модификация линейки специализированных термостойких труб ПРОТЕКТОРФЛЕКС®. Запатентованная технология производства токопоисковых труб позволяет выявить факт и определить место повреждения внешней оболочки силового кабеля. Трубы предназначены для механической защиты высоковольтных кабельных линий классов номинального напряжения до 500 кВ.
Производятся в трех модификациях:
- ПРОТЕКТОРФЛЕКС® СТ-ОМП (токопоисковые термостойкие, до 500 кВ)
- ПРОТЕКТОРФЛЕКС® БК-ОМП (токопоисковые с внутренним слоем ПВ-0, термостойкие, до 500 кВ)
- ПРОТЕКТОРФЛЕКС® ПРО-ОМП (токопоисковые с внутренним слоем ПВ-0, с защитной оболочкой, термостойкие, до 500 кВ)
Исполнения:
- Поколение 1:
с токопоисковыми точечными мостами
- Поколение 2:
с токопоисковыми мостами в виде полос
(не менее 50 лет)
Основные преимущества
- Позволяют выявить факт повреждения оболочки кабеля в рамках приемо-сдаточных испытаний кабельной линии
- Позволяют выявить факт повреждения оболочки кабеля в рамках периодических испытаний кабельной линии в процессе ее эксплуатации
- Позволяют точно локализовать место повреждения оболочки кабеля
- Термостойкие на протяжении всего срока эксплуатации
- Сохраняют механическую прочность на протяжении всего срока эксплуатации
- Стойкие к короткому замыканию в кабеле
- Свариваются встык
- Гибкие, позволяют создавать повороты без применения фасонных изделий и колодцев
02
Область
применения
Защита высоковольтных КЛ классов номинального напряжения
Предназначены для механической защиты высоковольтных кабельных линий классов номинального напряжения до 500 кВ при их прокладке в грунте любым из известных способов (горизонтально направленное бурение, прокол, открытая прокладка и др.).
Способы прокладки
- Горизонтально направленное бурение
- Прокол
- Траншейная прокладка
Одобрены Министерством строительства РФ
Внесены Министерством строительства РФ в государственные сметные нормативы: Федеральные сметные цены на материалы, применяемые в строительстве.
03 Номенклатура труб ПРОТЕКТОРФЛЕКС® ОМП
| Внешний диаметр трубы D, мм | Кольцевая жёсткость SN, кН/м2 | ||||||
| 12 | 16 | 24 | 32 | 48 | 64 | 96 | |
| Толщина стенки трубы e, мм | |||||||
| 110 | - | 6,1 | 6,9 | 7,6 | 8,6 | 9,4 | 10,6 |
| 125 | - | 6,9 | 7,9 | 8,6 | 9,8 | 10,7 | 12 |
| 140 | - | 7,8 | 8,8 | 9,6 | 10,9 | 11,9 | 13,5 |
| 160 | 8,1 | 8,9 | 10,1 | 11 | 12,5 | 13,6 | 15,4 |
| 180 | 9,1 | 10 | 11,3 | 12,4 | 14 | 15,3 | 17,3 |
| 200 | 10,1 | 11,1 | 12,6 | 13,8 | 15,6 | 17 | 19,3 |
| 225 | 11,4 | 12,5 | 14,2 | 15,5 | 17,6 | 19,2 | 21,7 |
| 250 | 12,7 | 13,9 | 15,7 | 17,2 | 19,5 | 21,3 | 24,1 |
| 280 | 14,2 | 15,5 | 17,6 | 19,3 | 21,8 | 23,9 | 27 |
| 315 | - | 17,5 | 19,8 | 21,7 | 24,6 | 26,8 | 30,4 |
| 355 | 18 | 19,7 | 22,3 | 24,4 | 27,7 | - | - |
| 400 | 20,2 | 22,2 | 25,2 | 27,5 | 31,2 | 34,1 | 38,5 |
| 450 | 22,8 | 24,9 | 28,3 | 31 | 35,1 | 38,3 | 43,4 |
| 500 | 25,3 | 27,7 | 31,5 | 34,4 | 39 | 42,6 | 48,2 |
| 560 | 28,3 | 31 | 35,3 | 38,6 | 43,7 | 47,7 | 54 |
04 Преимущества токопоисковых труб ПротекторФлекс® ОМП
В условиях плотной городской застройки строительство новых кабельных линий все чаще производится в полимерных трубах, которые, ввиду своих высоких электроизоляционных свойств, не позволяют выявить возможные повреждения кабелей в процессе их испытаний.
Специализированные термостойкие токопоисковые трубы ПротекторФлекс® ОМП - новое поколение труб для защиты силовых кабелей, позволяющих определить факт повреждения оболочки кабеля, проложенного в трубе, и точно локализовать его место еще на этапе приемо-сдаточных испытаний.
- Позволяют определить факт повреждения оболочки кабеля в трубе
- Позволяют точно локализовать место повреждения оболочки кабеля в трубе
- Позволяют провести достоверные приемосдаточные и периодические испытания кабельной линии
- Позволяют объективно оценить качество строительно-монтажных работ
- Сокращают затраты на ремонтновосстановительные работы
- Повышают надежность кабельных линий
05 Минимальный радиус изгиба труб
Как рассчитывать
Е — модуль упругости при растяжении, МПа
σ — предел текучести при растяжении, МПа
D — наружный диаметр трубы, мм
Например, при Е = 850 МПа и σ = 21 МПа минимальный радиус изгиба будет составлять величину r = 20D.
Согласно опыту прокладки, минимальный радиус изгиба трубы зависит от температуры среды на момент прокладки трубы. Итоговые рекомендации представлены в таблице.
| Минимально допустимый радиус изгиба в зависимости от температуры при укладке | ||
|---|---|---|
| 0 °С | 10 °С | 20 °С |
| 50D | 35D | 20D |
06 Нормативная документация
- ТУ 2248-003-34311042-2015
07
Пример формулировки для спецификации
или технического задания:
- Труба ПРОТЕКТОРФЛЕКС® СТ-ОМП 160/11,0 SN32 F110 T95°C /1/ ТУ 2248-003-34311042-2015
Труба полимерная гладкая термостойкая с возможностью определения места повреждения кабеля в трубе для прокладки и защиты кабельных линий до 500 кВ. - Труба ПРОТЕКТОРФЛЕКС® БК-ОМП 160/11,0 SN32 F110 T95°C /2/ ТУ 2248-003-34311042-2015
Труба полимерная гладкая термостойкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с возможностью определения места повреждения кабеля в трубе для прокладки и защиты кабельных линий до 500 кВ. - Труба ПРОТЕКТОРФЛЕКС® ПРО-ОМП 160/11,0 SN32 F110 T110°C /1/ ТУ 2248-003-34311042-2015
Труба полимерная гладкая термостойкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с наружным защитным слоем повышенной прочности с возможностью определения места повреждения кабеля в трубе для прокладки и защиты кабельных линий до 500 кВ.
08
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы трубы от -70 °С до +110 °С
- В режиме перегрузок КЛ до 120 °С (в течение 8 часов в день)
- В режиме короткого замыкания до 250 °С на жиле кабеля и 350 °С на экране кабеля
Строительная длина
Трубы поставляются прямыми отрезками длиной 13 м (12 м).
Технические характеристики труб ПРОТЕКТОРФЛЕКС® ОМП
| Наименование показателя | Значения для труб ПРОТЕКТОРФЛЕКС® ОМП | ||
| СТ-ОМП | БК-ОМП | ПРО-ОМП | |
| Климатическое исполнение и категория размещения | УХЛ1, М1 | ||
| Средний коэффициент линейного теплового расширения 20 - 70 °С, К-1 | 1,8 х 10-4 | ||
| Температура размягчения по Вика,°С, не менее |
125 |
||
| Теплопроводность, Вт/(м·К), не менее | 0,5 | ||
| Предел текучести при растяжении, МПа, не менее | 21 | 21,7 | |
| Разрушающее напряжение при растяжении, МПа, не менее | 37 | ||
| Модуль упругости при растяжении, МПа, не менее | 850 | ||
|
Термостабильность при 200 °С, мин, не менее |
180 | ||
| Относительное удлинение при разрыве, %, не менее | 350 | ||
| Сопротивление изоляции*, МОм, не более | 0,1 | ||
| Твердость поверхности по Шору D, не менее |
65 |
69 | |
| Стойкость к маслам, бензину, грунтовым водам |
Стойкие |
||
| Стойкость внутреннего слоя к воздействию открытого пламени | ПВ-2 | ПВ-0 | |
| Стойкость к зажиганию нагретой проволокой, °С | 850 | 960 | |
| Изменение длины трубы после прогрева, %, не более | 3 | ||
| Минимальный радиус изгиба при 20 °С, не менее | 20D* | ||
09 Документация
10 Комплектующие
Воронки для труб ПротекторФлекс® ВЗК
Полимерные негорючие термостойкие
Предотвращают повреждения оболочки кабеля при его затяжке в трубу и снижают механическое воздействие кромки трубы на оболочку кабеля
Уплотнители ПротекторФлекс® УВК-3
Полимерные герметичные термостойкие
Надежно герметизируют трубу с проложенными в ней кабелями и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены
Уплотнители ПротекторФлекс® УВК
Полимерные герметичные термостойкие
Надежно герметизируют трубу с проложенным в ней кабелем и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены
Заглушки для труб ПротекторФлекс® ЗУП
Полимерные герметичные
Надежно герметизируют торцы рабочих и резервных защитных кабельных труб
Переходы для труб ПротекторФлекс® ТАП
Полимерные негорючие термостойкие
Позволяют герметично соединить гладкостенные трубы с гофрированными или асбестоцементными трубами
Полимерные, для всех типов труб
Упорядочивают укладку всех типов труб при устройстве блочной канализации
